Изготовление металлических корпусов на заказ: инженерный подход и производство

Об авторе: Материал подготовил главный технолог производства «ИвКонструктив». Опыт в промышленной металлообработке — 14 лет. Статья написана для инженеров, конструкторов и руководителей проектов, которым нужен предсказуемый результат при заказе корпусных деталей.

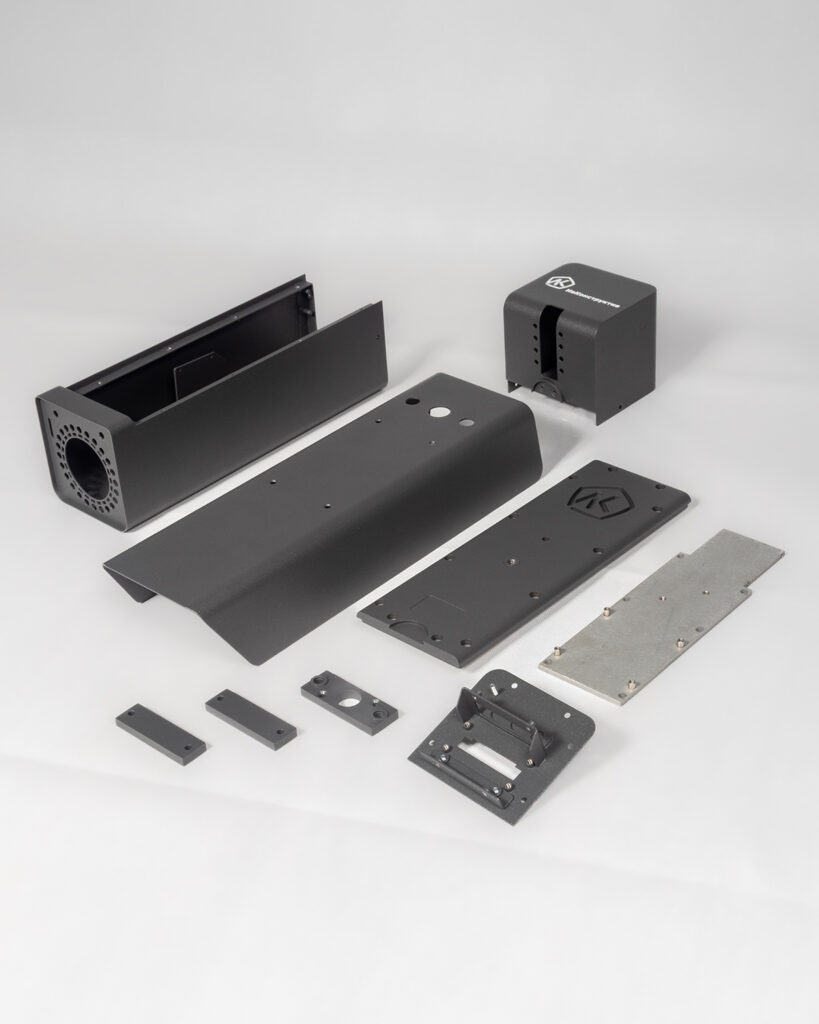

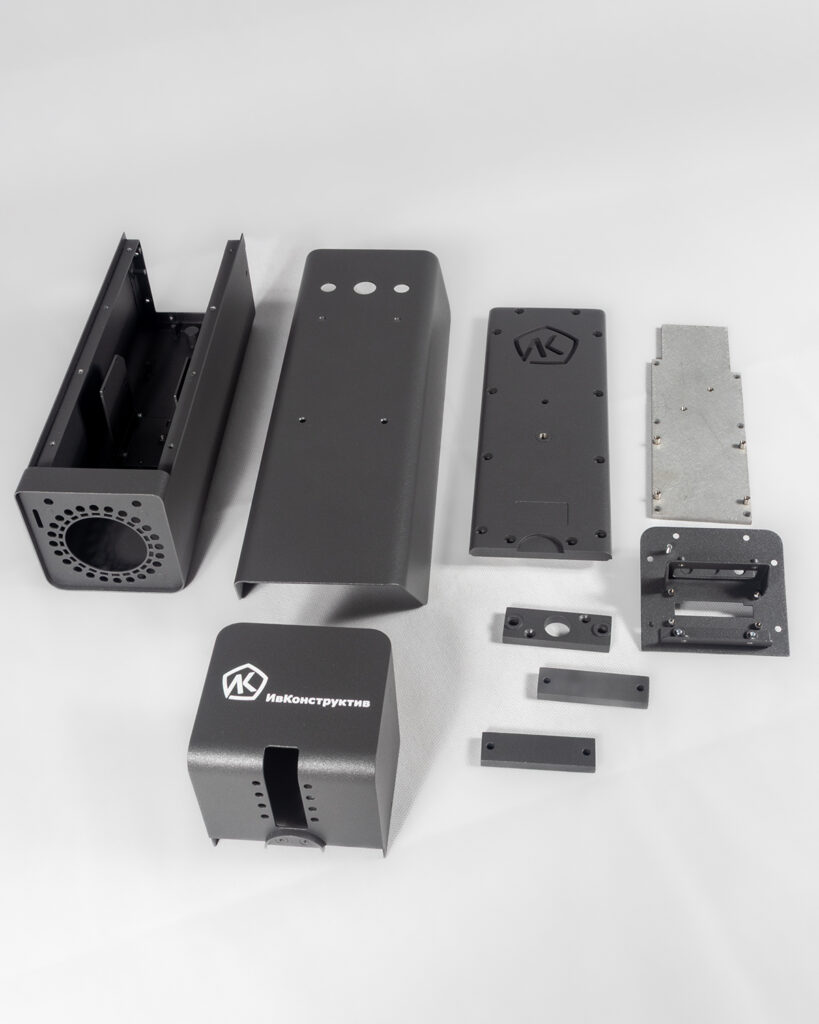

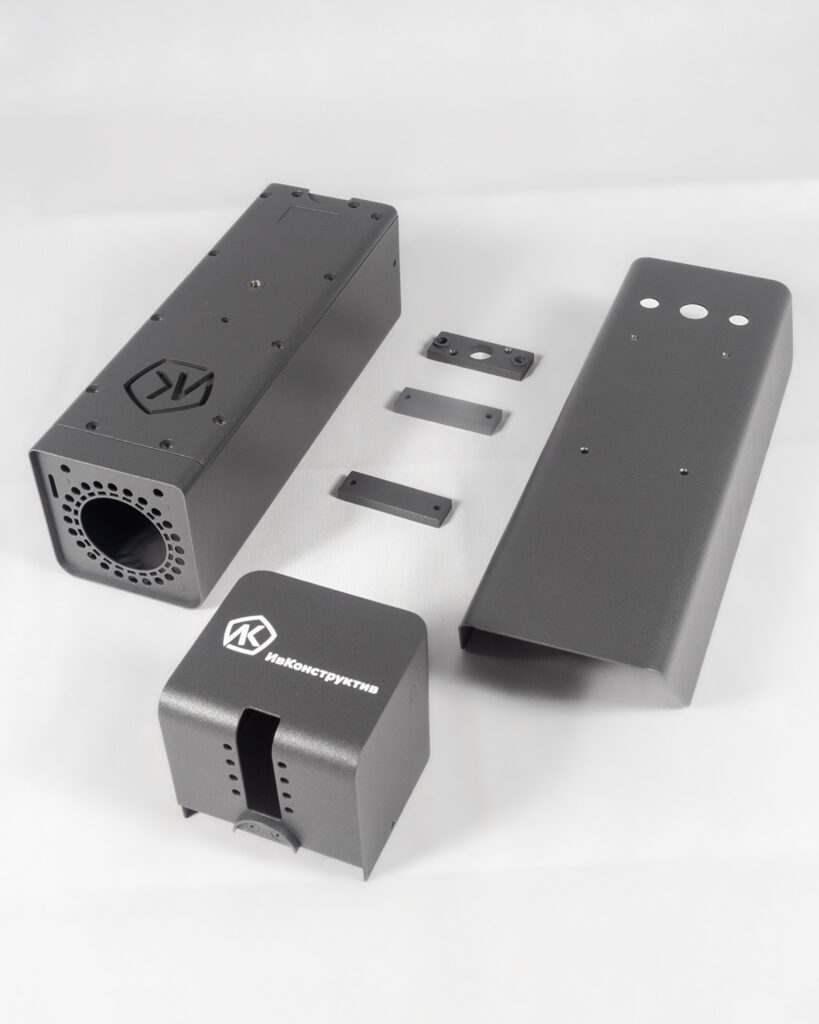

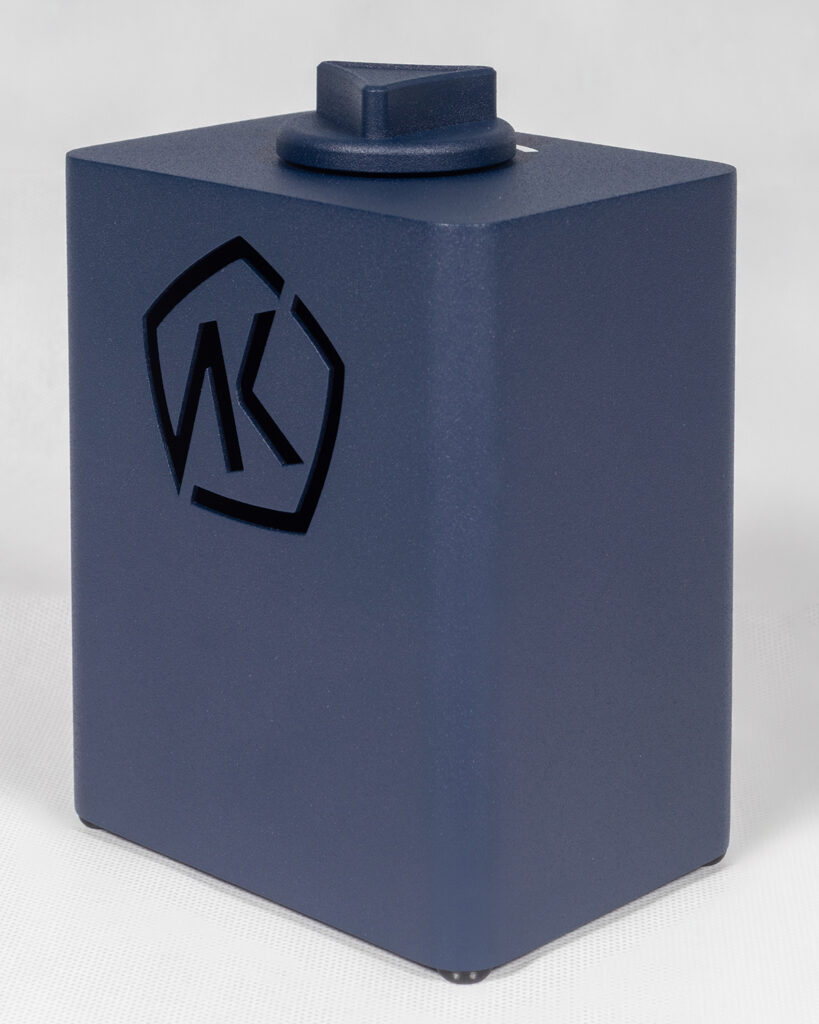

«ИвКонструктив» — производственное предприятие полного цикла в Иваново. С 2010 года мы серийно и штучно изготавливаем металлические корпуса для электроники, приборостроения и промышленности. Мы работаем с листовым металлом форматом до 1500×3000 мм, максимальная длина гиба на наших станках — 2500 мм, габариты камеры порошковой полимеризации — 3000×1500×1500 мм.

Мы не просто режем и гнём металл. Задача нашего конструкторского отдела — адаптировать вашу идею под технологии обработки листового металла так, чтобы деталь собиралась без доработки напильником, а стоимость серийного выпуска была минимальной.

Где применяются металлические корпуса и требования к ним

Корпус — это несущая конструкция. Она обеспечивает электромагнитное экранирование, теплоотвод и защиту узлов согласно ГОСТ 14254 (степени защиты IP). Стандартные каталожные ящики подходят редко: при плотной компоновке оборудования важен каждый миллиметр внутреннего пространства.

Что означает степень защиты IP54, IP65 и IP67 на практике

Одной из самых частых ошибок в ТЗ является необоснованное завышение требований к герметичности. Сварить коробку «наглухо» недостаточно — нужно продумать кабельные вводы, теплоотвод и доступ для обслуживания.

Инженерный совет: Если вашему уличному корпусу требуется IP65, но внутри стоит тепловыделяющее оборудование — нельзя просто сделать глухой ящик. Потребуется установка вентиляторов с фильтрами или радиаторов, вынесенных за пределы герметичной зоны.

Герметичность против охлаждения: почему IP65 может убить электронику

Частая ошибка — требовать максимальную герметичность (IP65/IP67) для корпуса с тепловыделяющим оборудованием (ПЧ, мощные блоки питания, процессоры). Глухой стальной ящик работает как термос. Герметичность полностью исключает конвективный теплообмен с окружающей средой.

Если вам нужен уличный герметичный бокс, необходимо закладывать в конструкцию пассивный теплоотвод (например, делать корпус или радиаторную стенку из алюминия с фрезеровкой под IP-прокладки) или использовать специализированные климатические системы (пельтиер-элементы, теплообменники “воздух-воздух”), которые сохранят IP65, но отведут тепло.

Материалы: как выбрать металл и его толщину

Выбор материала зависит от условий эксплуатации, а выбор толщины — от габаритов и веса внутренней «начинки». На практике для большинства промышленных корпусов оптимальна конструкционная сталь толщиной 1,2–1,5 мм. Тонкий лист (0,8 мм) сильно деформируется при сварке, а избыточная толщина (3 мм) необоснованно утяжеляет конструкцию и удорожает её.

Как подобрать толщину металла (Таблица рекомендаций)

Инженерный совет: Если корпус получается слишком тяжёлым, не всегда нужно утоньшать металл. Правильнее изменить конструкцию: использовать металл 1 мм, но заложить в чертеж дополнительные гибы (пуклёвку, формовку рёбер жёсткости), которые увеличат пространственную прочность детали.

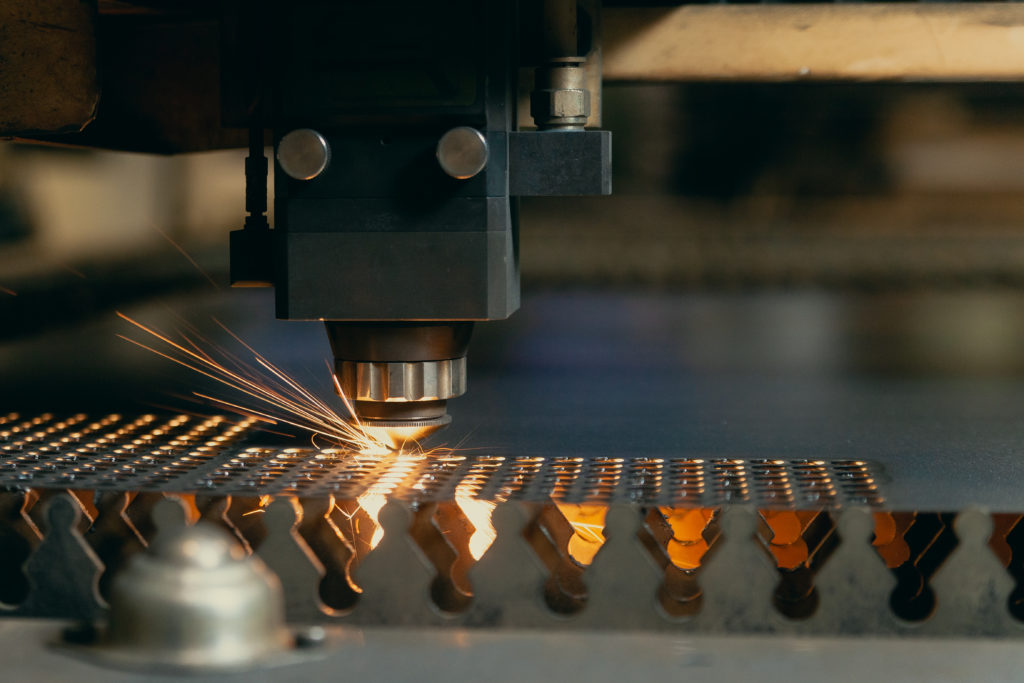

Технологии и реальные производственные допуски

Мы производим корпуса в соответствии с допусками по ISO 2768-m (ГОСТ 30893.1). Каждая операция вносит свою погрешность, и грамотный конструктор учитывает это на этапе проектирования.

Сварка: как метод влияет на качество корпуса

Сварка — самый сложный процесс при создании корпуса. Неправильный выбор метода приводит к «поводке» (короблению) листового металла из-за локального перегрева.

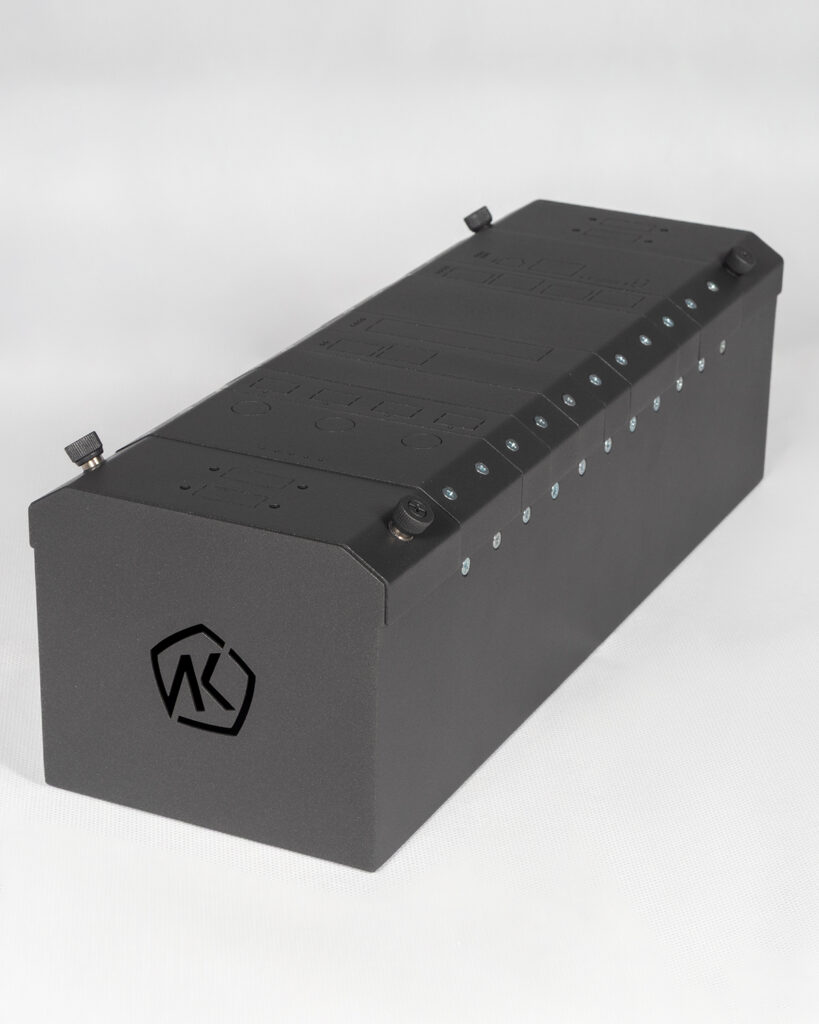

Почему в промышленных корпусах мы используем запрессовочный (PEM) крепёж

Вместо того чтобы приваривать гайки и втулки вручную, мы используем технологию холодной запрессовки крепежа (PEM-метизы). Бонки, резьбовые шпильки и гайки вдавливаются в листовой металл на специальном прессе под давлением в несколько тонн. Металл пластически деформируется и затекает в специальный паз на крепеже.

Почему это важно:

• Не деформирует металл: В отличие от приварки, нет температурного нагрева — лист остаётся идеально ровным.
• Устойчивость к вибрациям: Запрессованный крепёж не отрывается при вибрационных нагрузках (идеально для транспорта и станков).
• Многоразовая сборка: Резьба не повреждается, корпус можно собирать и разбирать сотни раз.
• Чистая лицевая панель: На обратной стороне не остается следов побежалости или сварочных точек.

7 типичных ошибок при заказе металлических корпусов

Ожидание и реальность: почему нельзя просто отправить картинку из SolidWorks

То, что красиво выглядит на мониторе в CAD-программе, не всегда можно согнуть в реальности. Металл — не бумага. Он имеет толщину, тянется при гибке (K-фактор), а гибочный инструмент (пуансон и матрица) имеет физические габариты.

Конструкторы-теоретики часто рисуют:

• Коллизии инструмента: два гиба находятся так близко друг к другу, что матрица станка просто упрётся в предыдущую стенку.
• Нулевые радиусы: рисуют внутренний угол 90° абсолютно острым, хотя в реальности там всегда будет радиус гиба (минимум равный толщине металла).
• Невозможность сборки: рисуют «глухие» внутренние полки, куда сборщик потом физически не сможет подлезть шуруповёртом или ключом.

Именно поэтому перед запуском в лазер мы всегда «разворачиваем» вашу модель и адаптируем её под нашу инструментальную базу.

За 15+ лет мы проверили тысячи сторонних чертежей. Вот ошибки, которые гарантированно приводят к переделкам или удорожанию:

1. Отверстия слишком близко к линии гиба. Если отверстие находится ближе, чем 1,5–2 толщины металла от края гиба, пуансон пресса деформирует (вытянет) его в овал.
2. Отсутствие компенсации под порошковую покраску. Краска даёт слой до 120 микрон на каждую сторону. Отверстие Ø10 мм после покраски станет Ø9.76 мм. Разъёмы просто не влезут.
3. Глухая сварка там, где нужна гибка. Для корпусов с частым обслуживанием лучше использовать гнутую конструкцию на заклёпках/винтах, чем полностью сварную. Это дешевле и ровнее.
4. Неправильно выбранный крепеж. Использование приварных гаек на тонком металле оставляет следы побежалости на лицевой стороне. Правильное решение — запрессовочный крепёж (PEM-гайки, шпильки, бонки).
5. Закрытые полости перед покраской. Если в детали есть глухой карман, краска туда не залетит (сработает эффект клетки Фарадея), и металл начнёт ржаветь изнутри.
6. Слишком строгие допуски. Указывать квалитет IT7 на габарит корпуса длиной 1 метр бессмысленно и технически нереализуемо в листовом металле. Оставляйте жесткие допуски только для монтажных отверстий.

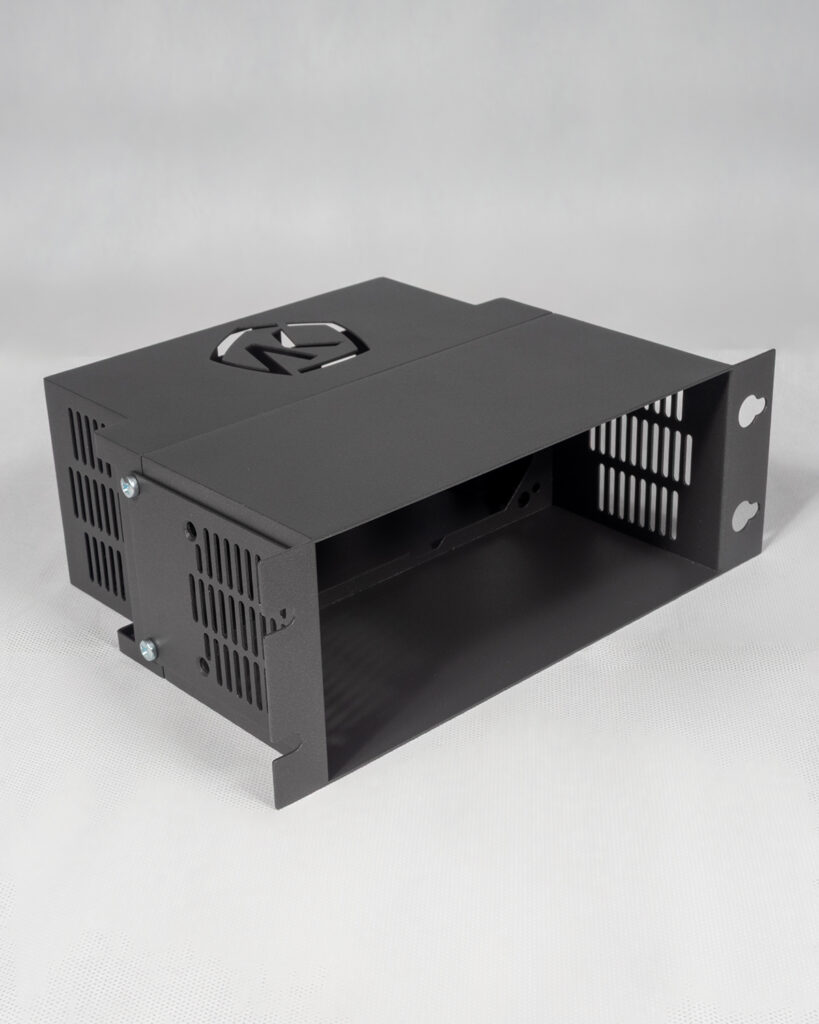

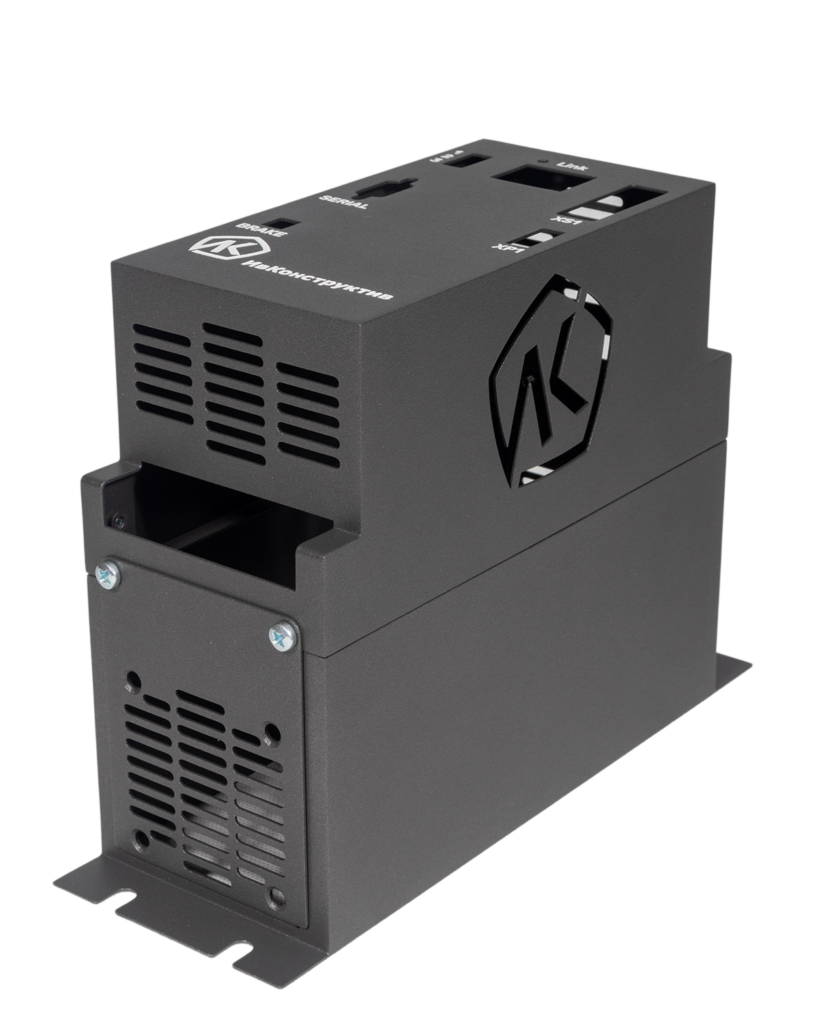

7. Отсутствие вентиляционных жалюзи. Оборудование перегреется. Пробить жалюзи на координатно-пробивном прессе дешевле, чем потом сверлить корпус дрелью на объекте.

Почему дешёвые металлические корпуса становятся проблемой

Рынок полон предложений с аномально низкой ценой. Экономия всегда идёт за счёт нарушения технологии:

• Снятие остаточного напряжения. Если использовать дешевый рулонный металл без правки, после лазерной резки деталь выгнется «саблей».
• Плохая подготовка поверхности. Порошковая краска, нанесенная без предварительного фосфатирования или обезжиривания, начнёт откалываться пластами через полгода эксплуатации.
• Проблемы повторяемости. При ручной разметке (без упоров ЧПУ-пресса) первая и сотая деталь в партии будут иметь разные габариты. Внутренние платы не встанут на посадочные места.

Как снизить стоимость изготовления корпуса

Инженерный взгляд: что на самом деле формирует цену

Топ факторов, которые удорожают изготовление корпуса:

1. Количество установок на гибке: Каждый нестандартный гиб требует смены инструмента (переналадки станка). Чем больше сложных углов — тем дороже.
2. Протяжённость сварочных швов: Сварка и последующая зачистка швов болгаркой — самые медленные (а значит, дорогие) ручные операции.
3. Требования к IP: Добиться IP65 — значит потратить время на нанесение полиуретанового уплотнителя на ЧПУ-станке и его сушку.
4. Нестандартные допуски: Требование выдержать допуск H7 на координатах отверстий заставит перенести часть операций с лазера на дорогостоящий фрезерный ЧПУ-станок.
5. Маскировка при покраске: Если в корпусе 50 резьбовых отверстий, в которые не должна попасть краска, маляр вручную установит и вытащит 50 силиконовых заглушек. Это время.

• Унифицируйте радиусы гибов. Использование одного пуансона на всю деталь экономит время на переналадку станка.
• Уменьшайте длину сварных швов. Проектируйте развёртку так, чтобы стенки формировались гибкой, а сварка оставалась только по коротким углам.
• Унифицируйте метизы. Если везде использовать резьбу М4 вместо микса М3, М4 и М5, сборка ускорится в разы.
• Оптимизируйте раскрой. Деталь размером 490×490 мм ляжет на стандартный лист гораздо плотнее, чем деталь 510×510 мм, снижая процент отхода (КИМ).

Реальные кейсы производства ИвКонструктив

Кейс 1: Корпус для промышленного контроллера (АСУ ТП)

• Задача: Сделать компактный корпус для монтажа на DIN-рейку с защитой IP20.
• Решение: Заменили сталь 1,5 мм на 1,0 мм (снизили вес), переработали чертёж так, чтобы собирать корпус на защёлках типа «шип-паз» без единого сварного шва.
• Результат: Себестоимость изделия снизилась на 35%. Партия 500 шт. выпущена за 7 дней.

Кейс 2: Корпус для уличного телеком-оборудования (IP65)

• Проблема: Клиент жаловался, что старые корпуса (от другого подрядчика) ржавели через год из-за микротрещин на швах.
• Решение: Применили оцинкованную сталь. Отказались от сплошной MIG-сварки в пользу лазерной (не выжигает цинк вокруг шва). По контуру двери залили бесшовный полиуретановый уплотнитель.
• Результат: Абсолютная герметичность, срок службы на улице увеличен до 10+ лет.

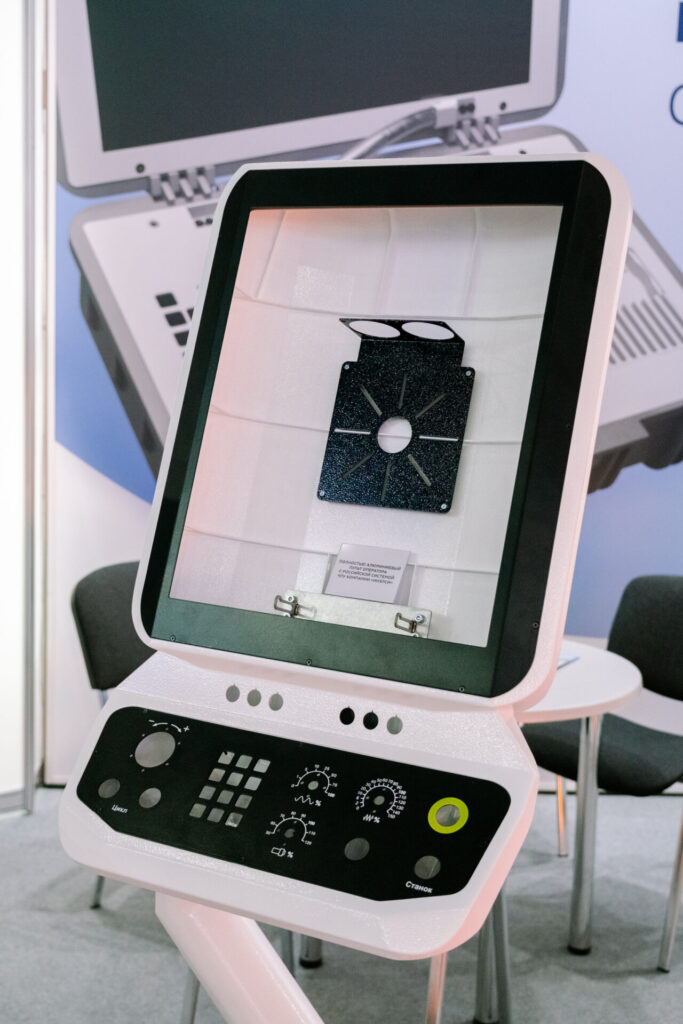

Кейс 3: Корпус для медицинского стерилизатора

• Задача: Корпус с высокими санитарными нормами, нельзя использовать краску.
• Решение: Использована пищевая нержавеющая сталь AISI 304. Сварка выполнена методом TIG с поддувом аргона (чтобы избежать окисления обратной стороны шва). Финишная обработка — направленное сатинирование.
• Результат: Идеальная эстетика без следов побежалости, прохождение сертификации ГОСТ Р.

Что должно быть в ТЗ на изготовление корпуса

Чтобы получить точный инженерный расчёт стоимости за 3 часа, укажите в заявке следующие 6 параметров. Если чего-то не знаете — просто опишите задачу своими словами, мы подскажем.

1. Материал и толщина: (Например: Сталь 08пс, 1.5 мм, или Алюминий АМг2, 2.0 мм).
2. Требуемый уровень защиты: (Например: IP54, IP65 или просто «для сухого отапливаемого помещения»).
3. Финишное покрытие: (Номер цвета по каталогу RAL, желаемая фактура — муар/шагрень/глянец, или необходимость анодирования).
4. Спецификация крепежа: (Где нужны запрессовочные гайки, резьбовые втулки, приварные шпильки под платы).
5. Условия эксплуатации: (Улица/помещение, перепады температур, сильные вибрации, химическая среда).
6. Размер партии: (Штучный опытный образец или серийный выпуск от 100 шт. — это кардинально влияет на технологию и цену).

Какие форматы чертежей подходят для производства

Вместе с описанием задачи прикрепите к письму чертежи. Мы принимаем в работу следующие форматы файлов:

• DXF (или DWG) — идеален для лазерной резки. Это плоские контуры развёрток в масштабе 1:1 без лишних размерных линий и рамок.
• STEP (.stp) — международный стандарт для 3D-моделей. Отлично подходит для проверки пространственной геометрии, гибов и коллизий.
• SolidWorks (.sldprt, .sldasm) — лучший вариант, если нам нужно будет корректировать или дорабатывать вашу конструкцию под наши станки.
• PDF — подходит только для первичной оценки стоимости менеджером. Пустить PDF прямо на станок невозможно, чертёж придётся перечерчивать инженеру.
• STL — абсолютно НЕ подходит. Это полигональная сетка для 3D-принтеров, перевести её в листовой металл без полной перерисовки с нуля нельзя.

Как запустить корпус в производство

Мы находимся в Иваново (цеха 3000 м²), работаем без посредников и отправляем готовые партии транспортными компаниями по всей России. Вы общаетесь напрямую с технологами, а не с менеджерами-перекупщиками.

1. Отправьте ТЗ, DXF/STEP-модель или эскиз на почту ik37@bk.ru или в Telegram/WhatsApp.
2. Инженер проверит деталь на технологичность и рассчитает допуски.
3. Вы получите коммерческое предложение с точными сроками и ценой, которая не изменится в процессе.
